KV20 Shuttle Valve (วาล์วกันลมกลับสองทาง)

Shuttle Valve หรือ วาล์วกันลมกลับสองทาง เป็นอุปกรณ์ที่ทำหน้าที่เหมือน "สวิตช์" อัตโนมัติในระบบนิวเมติกส์ หน้าที่หลักคือ เชื่อมต่อท่อลมเข้าสองทาง (Input) และ จ่ายลมออกไปทางเดียว (Output) โดยจะเลือกจ่ายลมจากท่อที่มีแรงดันลมสูงกว่าให้ไหลออกไป และ ป้องกันไม่ให้ลมไหลย้อนกลับ ไปยังท่อที่มีแรงดันลมต่ำกว่า

ลองนึกภาพเหมือนกับลูกปัดเล็กๆ ที่วิ่งไปมาในท่อ หากลมเข้ามาทางซ้าย ลูกปัดจะถูกดันไปทางขวาเพื่อเปิดทางให้ลมไหลออกไป และในทางกลับกัน หากลมเข้ามาทางขวา ลูกปัดก็จะถูกดันไปทางซ้ายเพื่อเปิดทางให้ลมออกไป ทำให้มั่นใจได้ว่าลมจะไหลออกไปทางเดียวเท่านั้น

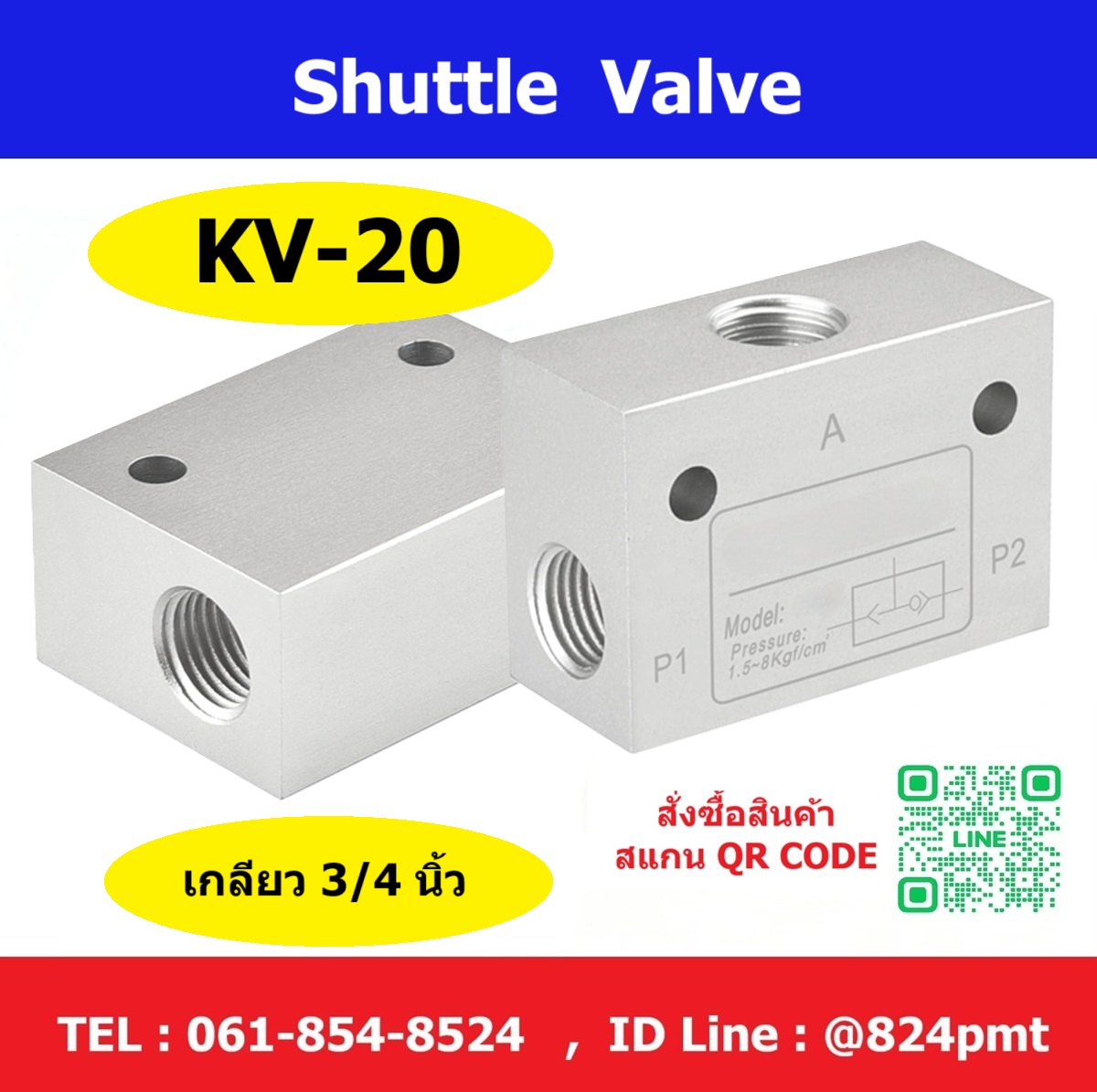

คุณสมบัติของ Shuttle Valve รุ่น KV-20 เกลียวใน 3/4 นิ้ว

KV : รุ่น (Model)เป็นรหัสรุ่นที่ระบุถึงคุณสมบัติเฉพาะของวาล์ว

20 : ขนาดเกลียว (Port Size) 3/4 นิ้ว หมายถึง ขนาดของเกลียวที่ใช้สำหรับเชื่อมต่อกับท่อลม ซึ่งเป็นขนาดมาตรฐานที่นิยมใช้กันในงานอุตสาหกรรมทั่วไป โดยขนาดนี้จะสัมพันธ์กับปริมาณลมที่สามารถไหลผ่านได้

ประโยชน์หลัก: ใช้เมื่อต้องการจุดสตาร์ทหลายจุด (Multiple Start Points) นั่นคือ เมื่อเรามีอุปกรณ์ที่ต้องการให้ทำงาน (เช่น กระบอกสูบ) แต่มีเงื่อนไขในการเริ่มทำงานมากกว่าหนึ่งอย่าง Shuttle Valve จะช่วยให้เราสามารถส่งสัญญาณลมจากจุดควบคุมที่แตกต่างกันได้ เช่น การสั่งงานจากสวิตช์กด (Push Button) หรือสวิตช์ลิมิต (Limit Switch) ซึ่งไม่ว่าจะกดสวิตช์ตัวไหน ก็จะทำให้กระบอกสูบทำงานได้ทั้งหมด โดยไม่ต้องต่อวงจรที่ซับซ้อน
